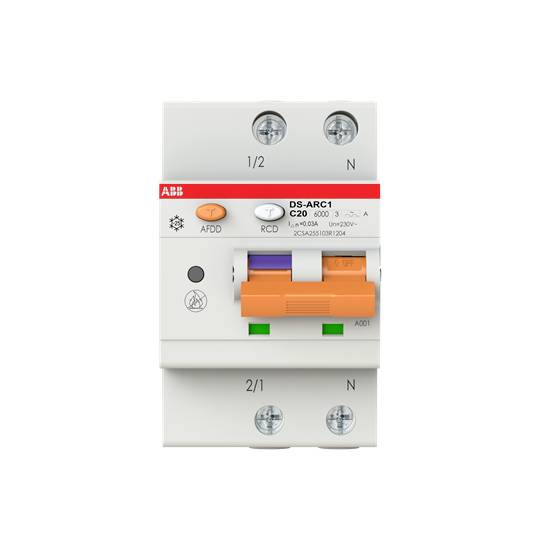

ABB 2CSA255103R1204 Interruptor antiincendios 20 A 1 UD(S).

Los dispositivos de detección de fallas de arco (AFDD) con interruptores de circuito de corriente residual (RCBO) según IEC/EN 62606 (VDE 0665-10) e IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21) brindan protección contra fallas de arco en serie y en paralelo, protección contra sobrecorriente (sobrecarga o cortocircuito), protección contra corrientes alternas sinusoidales y corrientes pulsantes con una corriente de falla de CC suave de hasta 6 mA a tierra. Además de la protección contra fallas (protección contra contacto indirecto) y protección adicional (con IΔn ≤ 30 mA). Protección contra sobretensiones (solo para AFDD internos) y protección contra incendios de origen eléctrico según la norma DIN VDE 0100-420.
Las áreas de aplicación obligatorias según DIN VDE 0100-420 son los sistemas de tensión CA monofásicos con In ≤ 16 A en dormitorios o salas de estar de viviendas y centros de día para niños, personas discapacitadas o ancianas o en apartamentos sin barreras, así como en habitaciones o lugares con riesgo de incendio (con riesgo especial de incendio, locales en peligro de incendio), construidos predominantemente/principalmente con materiales de construcción combustibles (la clasificación de la inflamabilidad de los materiales de construcción es responsabilidad, por ejemplo, del fabricante de una casa de madera), en peligro de bienes irremplazables - bienes culturales de particular valor y en circuitos finales monofásicos que alimentan equipos eléctricos en las áreas mencionadas o que atraviesan estas áreas. Se recomienda el uso de AFDD en habitaciones con dormitorios, habitaciones o lugares con estructuras que propaguen el fuego y circuitos finales con alta carga conectada.
El AFDD también se recomienda generalmente para aumentar la protección contra incendios provocados por descargas eléctricas.
Indicador LED para identificar la causa del disparo. La alimentación eléctrica puede provenir tanto de la parte superior como de la inferior, y es posible realizar conexiones cruzadas, por ejemplo, a un interruptor diferencial en la zona de terminales trasera. Se pueden acoplar accesorios al System pro M compact®.
Capacidad de ruptura nominal según IEC/EN 61009 Icn=6kA.
AFDD+RCBO DS-ARC1 Está protegido por un polo único (LS) y conmuta mediante dos polos.
