Walther Werke WAV0100R1 WAV0100R1 Armario de conexión Contenido 1 UD(S).

Walther Werke WAV0100R1 WAV0100R1 Armario de conexión Contenido 1 UD(S).-0
Walther Werke WAV0100R1 WAV0100R1 Armario de conexión Contenido 1 UD(S).-1
1/2
Tipo de producto
Armario de conexión
Anchura
669 mm
Altura
974 mm
Profundidad
360 mm
Dimen.
(Anch. x Alt. x Prof.) 669 x 974 x 360 mm
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Informar de un problema legal

Especificaciones técnicas

  • Diseño: Armario de distribución de conexiones
  • Tensión nominal: 230/400 V
  • Corriente nominal: 32 A
  • Consumo de energía: 22 kVA
  • Número de tomas CEE (IEC 60309) 16 A / 400 V / 5 pines (1, 2, 3, N, PE): 2
  • Número de tomas CEE (IEC 60309) 32 A / 400 V / 5 pines (1, 2, 3, N, PE): 1
  • Número de tomas de seguridad CEE 7/3 (tipo F): 3
  • Número de campos de contador: 1
  • Interruptor principal: Disyuntor
  • Corriente nominal del interruptor principal: 32 A
  • Número de polos en el interruptor principal: 3
  • Número de disyuntores: 5
  • Tipo de corriente residual: B
  • Número de interruptores de corriente residual (30 mA): 1
  • Interruptor de emergencia: no
  • Grado de protección (IP): IP44
  • Adecuado según IEC/EN 61439-4: sí
  • Material de la vivienda: otro
  • Ancho: 669 mm
  • Altura: 974 mm
  • Profundidad: 360 mm
Tipo de producto

Armario de conexión

Anchura

669 mm

Altura

974 mm

Dimen.

(Anch. x Alt. x Prof.) 669 x 974 x 360 mm

Profundidad

360 mm

Contenido

1 UD(S).

IP44

Corriente nominal

32 A

UKCA

Sí

Documentos y descargas

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3795849 Walther Werke WAV0100R1 WAV0100R1 Armario de conexión Contenido 1 UD(S).

Descripción

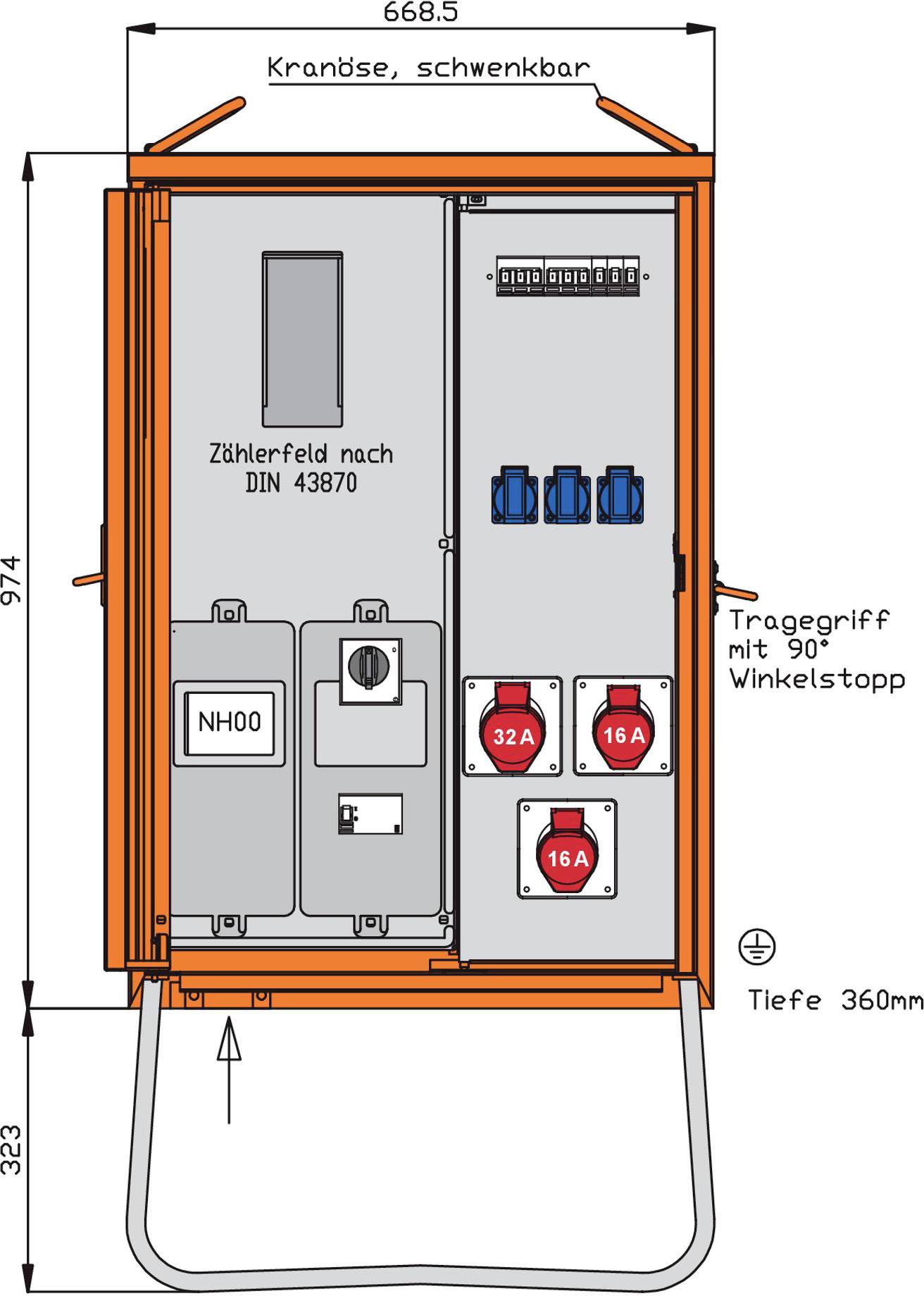

Armario de distribución WALTHER Potencia de conexión: 22 kVA según IEC 61439-4 y DIN/VDE 43868/1 Carcasa (H14) fabricada en chapa de acero galvanizado electrolíticamente con revestimiento de plástico sin metales pesados ​​Color: RAL 2004 - naranja puro - con puerta simple, pestillo con resorte para candado y manija empotrada con argollas de elevación y asas de transporte laterales incl. Bastidor base galvanizado en caliente con ojales para anclajes al suelo Instalaciones hasta e incluyendo interruptor diferencial en carcasa aislante Clase de protección: IP 44 Clase de protección del dispositivo de medición: IP 54 Tamaño aprox.: 974 x 669 x 360 mm / HWD + altura del bastidor base aprox.: 323 mm Conexión: 1 interruptor-seccionador fusible NH00 63 A con terminales de abrazadera 10-50 mm² Medición: 1 posición de medidor DS sin medidor según DIN 43870/2 Salida / Protección: 1 interruptor automático 3P 32A con disparo termomagnético; 1 dispositivo de corriente residual (RCD) 4P 40A/30mA -B; 1 toma de superficie CEE 32A 5P 400V 6h sin fusible aguas arriba - directamente desde RCD; 2 tomas de corriente CEE de montaje en superficie 16A 5P 400V 6h cada una con 1 disyuntor miniatura (MCB) 3P 16A -C; 3 tomas de seguridad 16A 2P 230V cada una con 1 disyuntor miniatura (MCB) 1P 16A -C-

Este texto es el resultado de una traducción automática.
