Schneider Electric LC1D09AF7 Relé de potencia 3 contactos NA 4 kW Single 1 UD(S).

Schneider Electric LC1D09AF7 Relé de potencia 3 contactos NA 4 kW Single 1 UD(S).-0

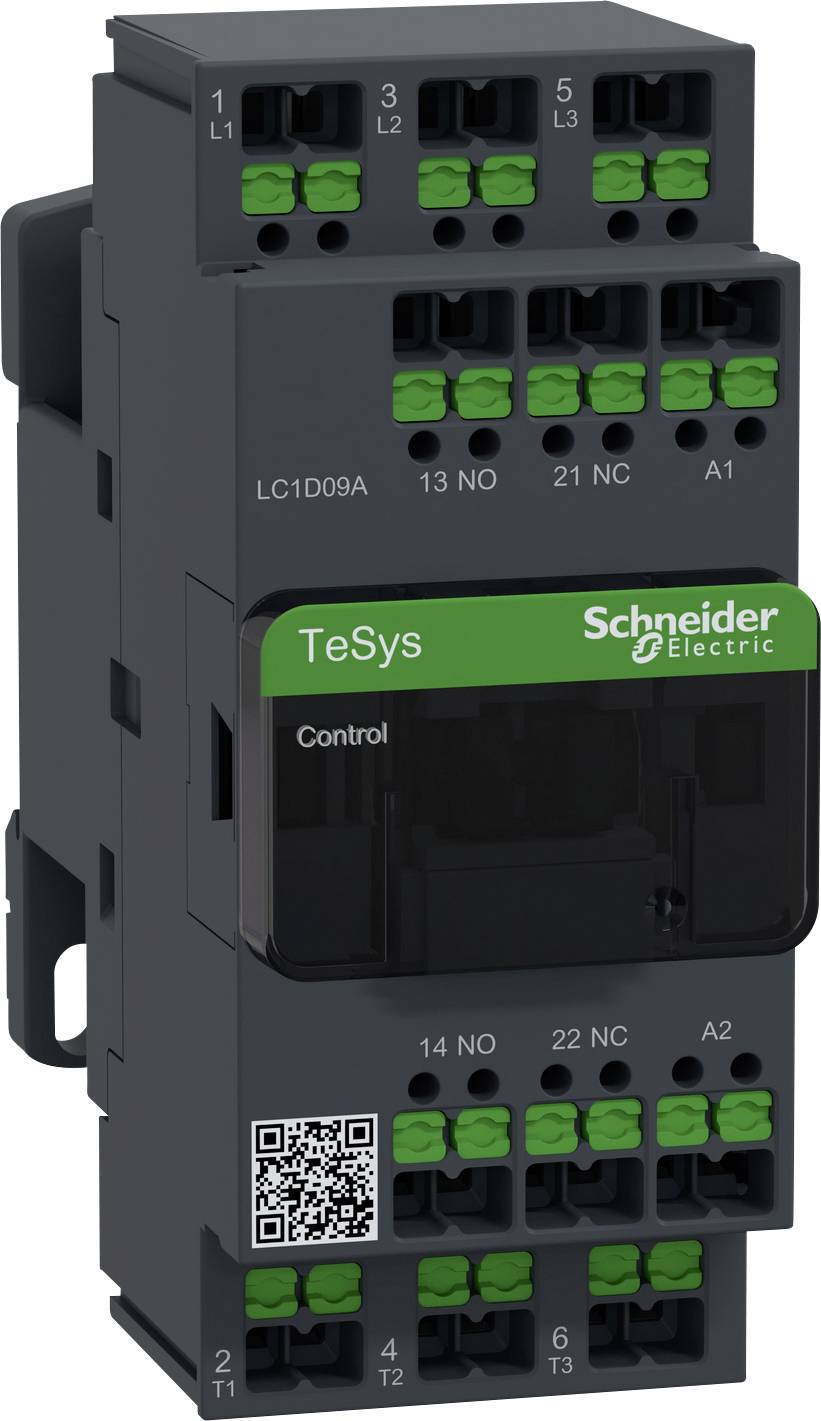

Schneider Electric LC1D09AF7 Relé de potencia 3 contactos NA 4 kW Single 1 UD(S).-1
1/2
Tipo de producto
Relé de potencia
Número de polos
3polig
Potencia
4 kW
conexión
Enchufable
Tipo de embalaje
Single
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Informar de un problema legal

Características y detalles

Contactor de potencia LC1D 3p, +1NO+1NC, 4 kW, 9 A, 400 V CA3, bobina 110 V CA, de conexión rápida.

  • Contactores y interruptores de protección de motor TeSys Deca con innovadora tecnología de conexión SNAP IN.
  • El bloque de terminales SNAP IN se cierra con un clic en cuanto se inserta correctamente el conductor.
  • Retroalimentación óptica y háptica del cableado
  • Los conductores flexibles y rígidos pueden insertarse sin necesidad de un casquillo.
  • Funcionamiento intuitivo y sin necesidad de herramientas
  • Cableado seguro incluso bajo fuertes vibraciones, sin necesidad de reapretarlo.
  • "Listo para la robotización", por ejemplo, para la construcción de armarios de control automatizados.

Especificaciones técnicas

Tipo de embalaje

Single

Tipo de producto

Relé de potencia

tipo

LC1D09AF7

Número de polos

3polig

tipo de contacto

3 contactos NA

Tensión de control (mín.)

110 V/AC

Tensión de control (máx.)

110 V/AC

Intervalo de tensión de control

110 - 110 V/AC

Tensión de encendido (máx.)

400 V/AC

Corriente constante (máx.)

9 A

4 kW

conexión

Enchufable

Anchura

45 mm

Altura

107 mm

Profundidad

86 mm

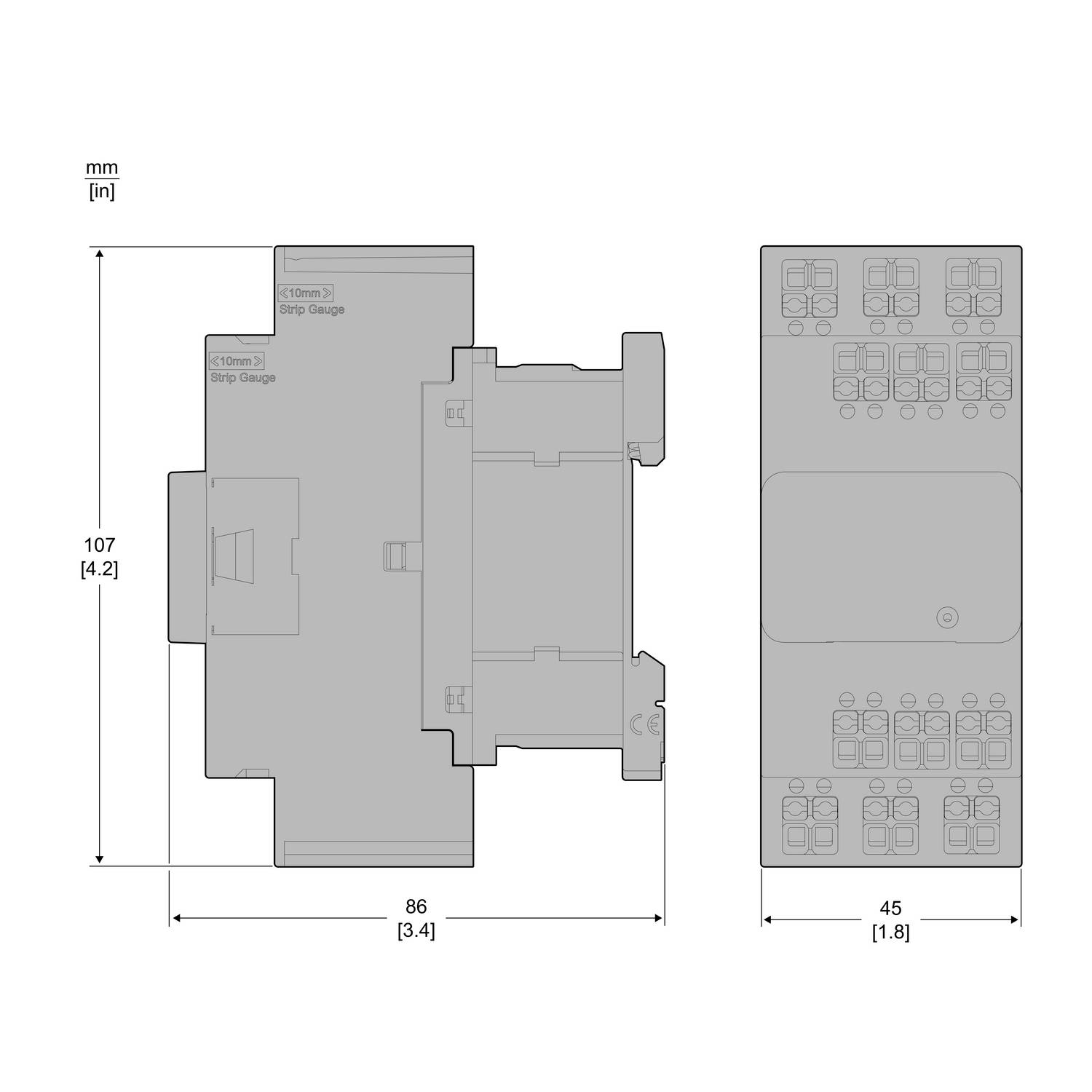

Dimen.

(Anch. x Alt. x Prof.) 45 x 107 x 86 mm

Contenido

1 UD(S).

45 mm

107 mm

86 mm

FALSE

4 kW

3

0

1

1

9 A

25 A

110-110 V

110-110 V

Other

440-440 V

440-440 V

AC

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 3412534 Schneider Electric LC1D09AF7 Relé de potencia 3 contactos NA 4 kW Single 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3412534 Schneider Electric LC1D09AF7 Relé de potencia 3 contactos NA 4 kW Single 1 UD(S).

Descripción

Contactor de potencia TeSys DECA. Tripolar, 3 contactos normalmente cerrados. Contactos auxiliares adicionales: 1 normalmente abierto + 1 normalmente cerrado, potencia operativa nominal en AC-3, 400 V 4 kW, corriente operativa nominal Ie en AC-3, 400 V 9 A, bobina 110 V CA. Dimensiones (ancho x alto x profundidad): 45 x 107 x 86 mm, peso: 0,32 kg. Categoría AC-3, AC-1, AC-4. Sin módulo de circuito integrado. Conexión de alimentación rápida y segura con bloque de terminales SNAP IN. Adecuado para aplicaciones de seguridad mediante contactos acoplados mecánicamente y contactos de espejo. La abrazadera de resorte SNAP IN permite conectar un conductor en tan solo un segundo. Esto supone un ahorro de tiempo del 96 por ciento en comparación con los aproximadamente 30 segundos que se tardan en realizar conexiones por tornillo. En comparación con los terminales de resorte y los sistemas de inserción a presión, el cableado con SNAP IN es hasta un 88 por ciento más rápido.
