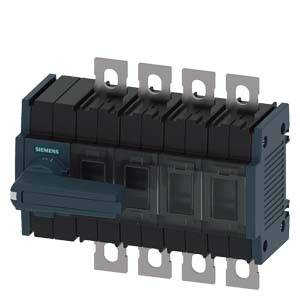

Similar a la imagen
Interruptor seccionador 4polig 100 A 4 contactos inversor 690 V/AC Siemens 3KD30420NE100
Tipo de producto
Interruptor seccionador
Tensión nominal
690 V/AC
Número de polos
4
Corriente nominal: redondeada
100 A
tipo de contacto
4 contactos inversor
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Especificaciones técnicas
- Tipo de seguridad: IP20.
- Voltaje de aislamiento: 1000V
- Temperatura ambiente: -25°C - +70°C
- Resistencia a sobretensiones: 8kV
- vida mecanica: 15000
- vida eléctrica: 1500
- Color del actuador: gris
- Disipación de potencia: 7,2 W
- Diseño de la conexión eléctrica: Conexión plana
- Tamaño del interruptor de ruptura de carga: 2
- Tipo de fijación: fijación mediante tornillo y carril DIN 35 mm
- Tipo de producto
Interruptor seccionador
- tipo de contacto
4 contactos inversor
- Tensión de servicio (datos)
690 V/AC
- Tensión nominal
690 V/AC
- Número de polos
4

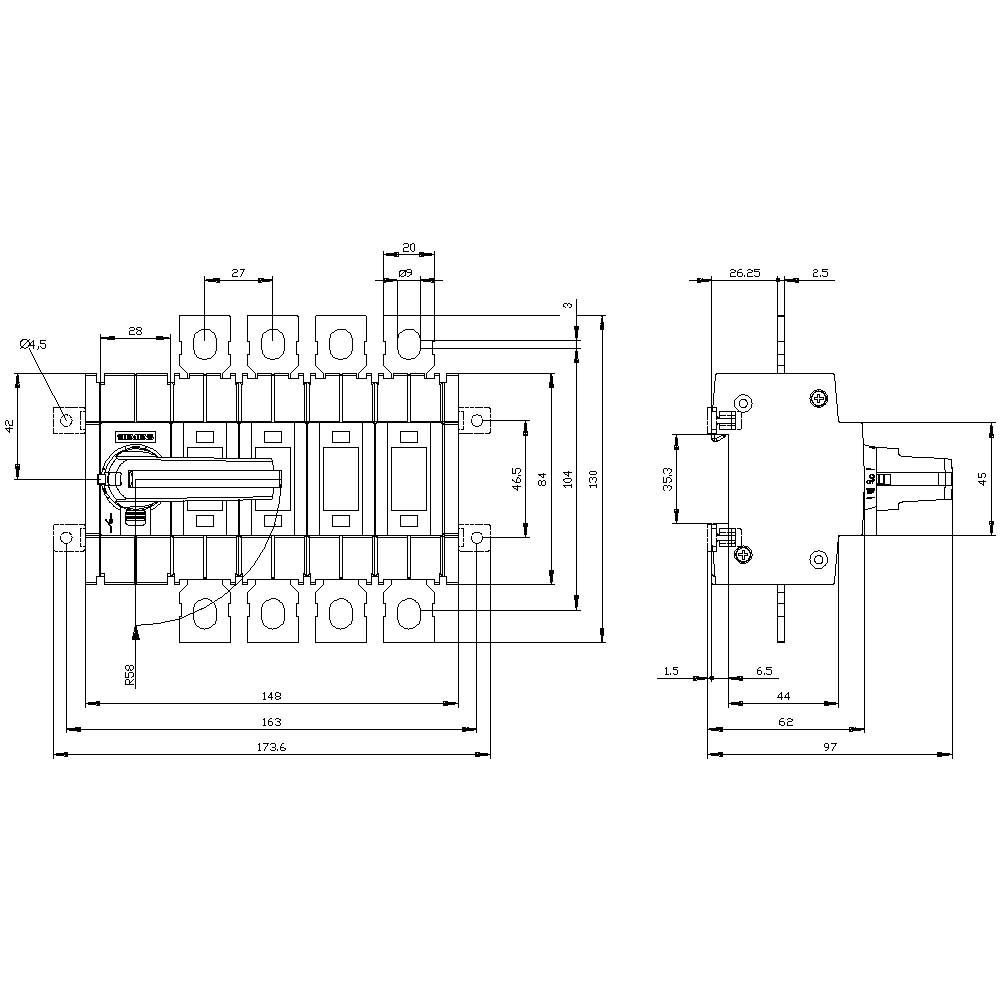

- Dimen.
(Anch. x Alt. x Prof.) 148 x 168 x 97 mm
- Corriente nominal
100 A
- Corriente nominal: redondeada
100 A
- ejecución
Interruptor
- Anchura
148 mm
- Altura
168 mm
- Profundidad
97 mm
0
0
100 A
4
IP00
4
1
TRUE
FALSE
Flat plug-in connection
FALSE
Long rotary handle
TRUE
TRUE
TRUE
55 kW
4 kA
Grey
TRUE
FALSE
FALSE
TRUE
TRUE
1000 V
FALSE
FALSE
Built-in device fixed built-in technique
100 A
55 kW
FALSE
100
Other
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 1735773 Interruptor seccionador 4polig 100 A 4 contactos inversor 690 V/AC Siemens 3KD30420NE100
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 1735773 Interruptor seccionador 4polig 100 A 4 contactos inversor 690 V/AC Siemens 3KD30420NE100
Descripción
Interruptor de carga de 100 A, tamaño 2, unidad completa de accionamiento frontal de 4 polos izquierda con accionamiento directo, conexión plana gris, incl. divisores de fase, interruptor de carga 3KD de hasta 1600 A como interruptor principal potente, de parada de emergencia o de reparación. Los interruptores de carga Siemens 3KD de hasta 1600 A ofrecen una protección personal fiable y garantizan una alta disponibilidad de las instalaciones en la industria, las infraestructuras y los edificios. Como interruptores principales, de parada de emergencia o de reparación, los interruptores de carga 3KD conmutan de forma fiable los equipos eléctricos bajo carga y proporcionan una función de separación de seguridad y una distancia adecuada en circuitos de baja tensión. 1. Protección fiable contra accidentes eléctricos. 2. Tecnología robusta para una alta disponibilidad del sistema. 3. Uso versátil con diferentes tipos de conexión y accionamiento. 4. Fácil incorporación de funciones adicionales mediante una amplia gama de accesorios. 5. Montaje rápido en el riel DIN para tamaños de hasta 200 A. 6. Ingeniería eficiente mediante datos CAx completos. 7.º Documentación sencilla con el configurador manual. 8.ª Adecuado para centrales eólicas y solares.
