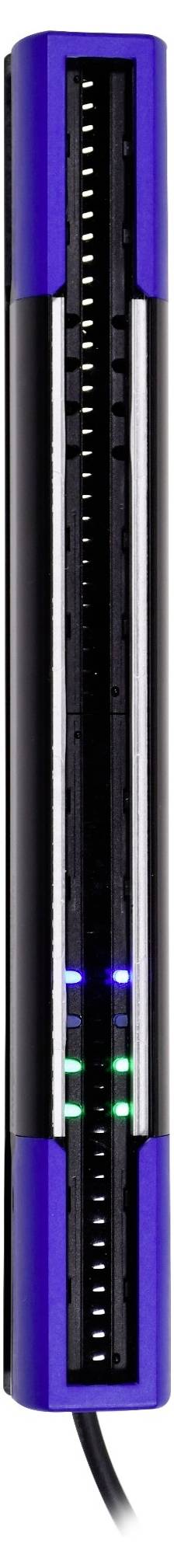

Datasensing Rejilla de luz DS4 Alcance (máx.) 5 m Altura de protección 1350 mm 24 V/DC Número de rayos: 270
Tipo de producto
Rejilla de luz
longitud
35 mm
Altura
1360.5 mm
tipo
DS4
solicitud
Seguridad personal
Ficha técnica (PDF)
N.º pieza fabr.:
N.º artículo:
Características y detalles

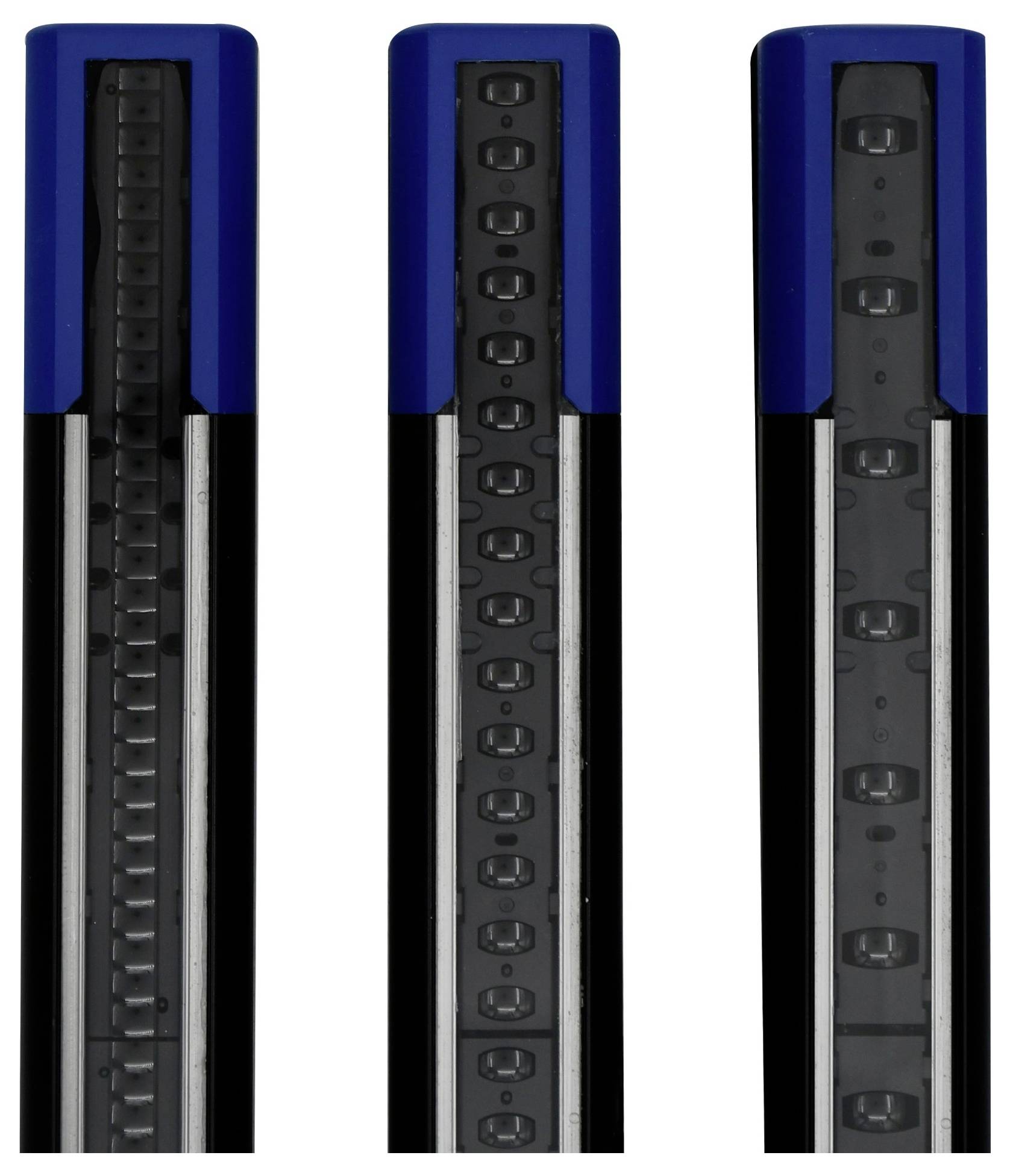

Rejilla de luz de detección y medición Datasensing DS4 Base (1350 mm, paso de 5 mm)
- Salida digital y analógica combinada con IO-Link V1.1.3
- Alta resolución gracias a una separación entre haces de 5 mm.
- Gran altura controlada de 1350 mm
- Carcasa robusta de aluminio con protección IP67.
Especificaciones técnicas
- Material de la carcasa: Aluminio
- Tipo de producto
Rejilla de luz
- tipo
DS4
- solicitud
Seguridad personal
- características especiales
Con carcasa
- Tensión de servicio
24 V/DC
- Tensión de servicio mín.
19.2 V/DC
- Tensión de servicio máx.
28.8 V/DC
- Tensión de funcionamiento
19.2 - 28.8 V/DC
- Máx. Consumo de corriente
360 mA
- Tiempo de reacción
9.10 ms
- Tensión de encendido (máx.)
28.8 V/DC
- Corriente de conmutación (máx.)
100 mA
- Resolución óptica
5 x 10 mm
- Objeto más pequeño detectable (diámetro)
10 mm
- conexión
Conector M12, 5 polos
- La longitud del cable
200 mm
- Tipo de transmisor
LED de infrarrojos
- Longitud de onda
850 nm
- Alcance (mín.)
0.2 m
- Alcance (máx.)
5 m
- salidas
Analógico
Digital
IO-Link
- Señal de salida (mín.)
4 mA
- Señal de salida (máx.)
20 mA
- Corriente de salida
100 mA
- Homologaciones (sensores)
CE
- irradiar
270
- Distancia entre rayos
5 mm
- Anchura del campo de protección (mín.)
200 mm
- Anchura del campo de protección (máx.)
5000 mm
- Altura de protección
1350 mm
- Perfil de aluminio altura
1350 mm
- Altura total
1360.5 mm
- Contenido
1 UD(S).
IP65/67
- longitud
35 mm
- Anchura
40 mm
- Altura
1360.5 mm
- Dimen.
(Lon. x Anch. x Alt.) 35 x 40 x 1360.5 mm
- min temperatura.
-30 °C
- Máx. Temperatura
55 °C
- Tensión nominal
24 V/DC
Documentos y descargas
Ficha técnica
Ficha técnica 3760016 Datasensing Rejilla de luz DS4 Alcance (máx.) 5 m Altura de protección 1350 mm 24 V/DC Número de rayos: 270
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3760016 Datasensing Rejilla de luz DS4 Alcance (máx.) 5 m Altura de protección 1350 mm 24 V/DC Número de rayos: 270
Descripción
La serie DS4 Base ofrece una solución fiable para tareas sencillas de adquisición y medición de datos en aplicaciones industriales. Gracias a la interfaz IO-Link y a la combinación de salidas analógicas y conmutadas, el sensor es especialmente flexible y fácil de configurar.
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Volumen de suministro

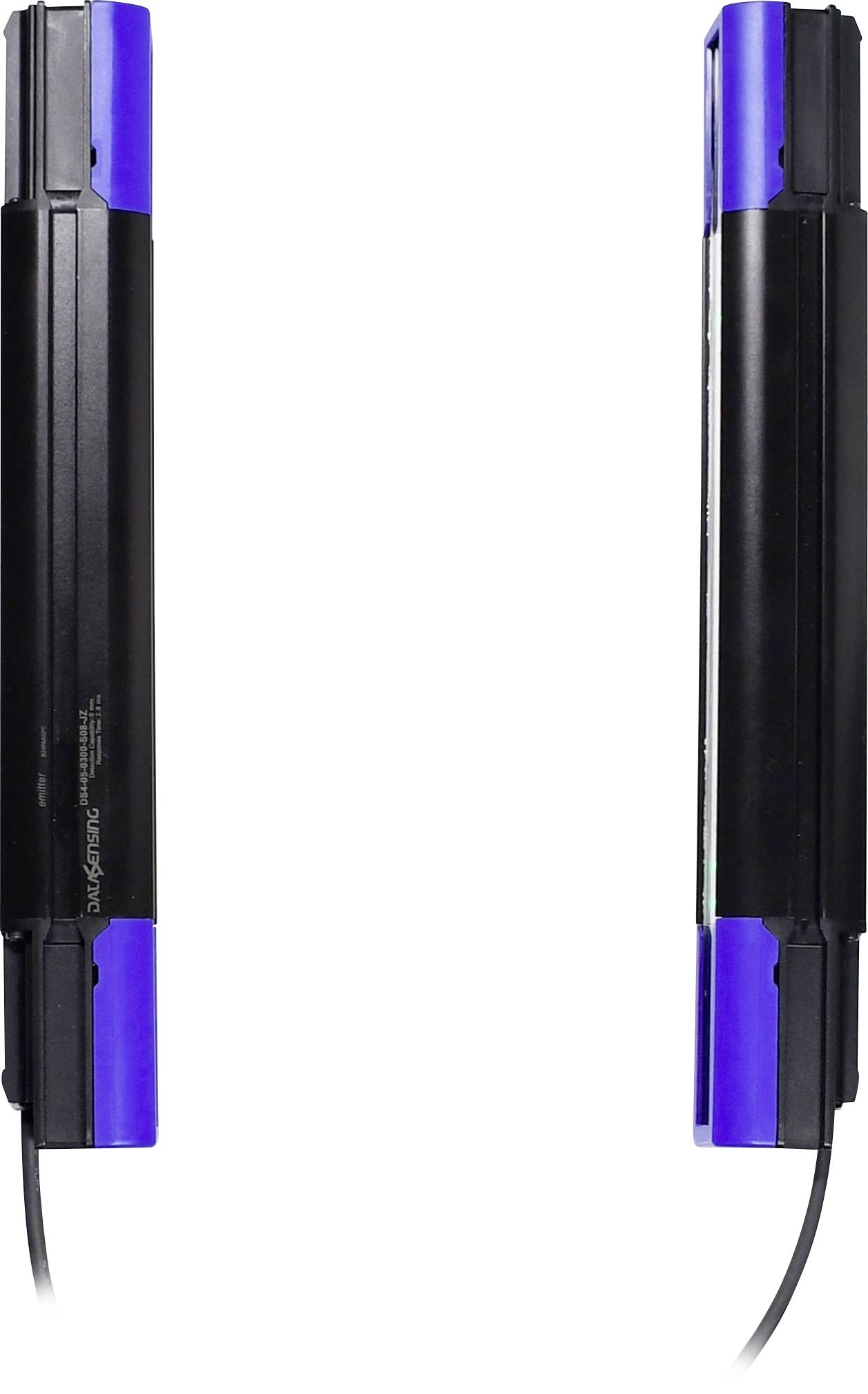

- Unidad transmisora (TX) y receptora (RX)
