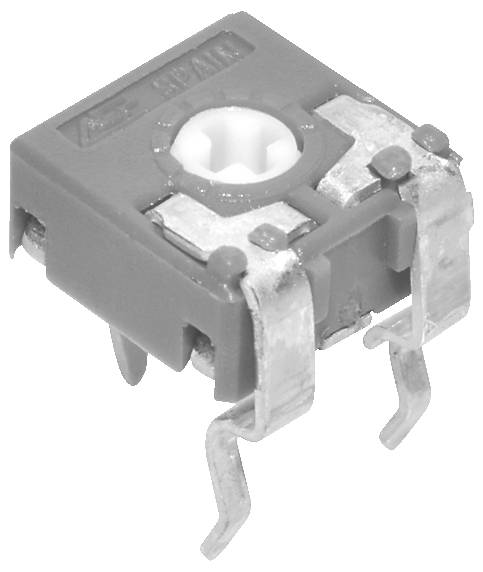

ACP CA6XV05-1KA2020 Trimmer de capa de carbono Encapsulada Lineal 0.1 W 1 kΩ 215 ° 235 ° 1 UD(S).
Tipo de producto
Trimmer de capa de carbono
resistencia
1 kΩ
Curva de resistencia
Lineal
capacidad de carga
0.1 W
Ángulo de giro (mecánico)
235 °
Ficha técnica (PDF)
N.º pieza fabr.:
N.º artículo:
Especificaciones técnicas
- Embalaje ESD: Sin ESD
- Serie: CA6
- Diseño: horizontal
- Eje: Cabeza Phillips
- Valor de resistencia: 1 kOhm
- Unidad de resistencia: kOhm
- Valor de resistencia_1: 1
- Tolerancia de resistencia: 20%
- Curva de resistencia: lineal
- Potencia nominal: 0,1 W
- Tensión máxima: 100 V
- Operación: desde arriba
- Ángulo de rotación mecánico: 235°
- Ángulo de rotación eléctrico: 215°
- Resistencia al impacto: 4 Ncm
- Par de apriete: 2 Ncm
- Tipo de producto
Trimmer de capa de carbono
- Potenciómetro, características
Encapsulada
- resistencia
1 kΩ
- Curva de resistencia
Lineal
- capacidad de carga
0.1 W
- Tensión límite
100 V
- Ángulo de giro (eléctrico)
215°
- Ángulo de giro (mecánico)
235°
- Tipo de accionamiento
Arriba
- ± tolerancia
20 %
- Anchura
6.5 mm
- Altura
8.2 mm
- RM
5 mm
- Dimen.
(Lon. x Anch. x Alt.) 6.5 x 6.5 x 8.2 mm
- Contenido
1 UD(S).
- tipo
CA6XV05-1KA2020
- Conforme a la normativa RoHS
Sí
- Øe
6 mm
- longitud
6.5 mm
Documentos y descargas
Ficha técnica
Ficha técnica 3523308 ACP CA6XV05-1KA2020 Trimmer de capa de carbono Encapsulada Lineal 0.1 W 1 kΩ 215 ° 235 ° 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3523308 ACP CA6XV05-1KA2020 Trimmer de capa de carbono Encapsulada Lineal 0.1 W 1 kΩ 215 ° 235 ° 1 UD(S).
Descripción
Aplicación: Los potenciómetros de 6 mm se utilizan principalmente en aplicaciones de ajuste en diversos mercados:
• Industrial: Temporizadores y relés, reguladores de intensidad, control de potencia
• Dispositivos electrónicos: Control de volumen, control de temperatura y selección de funciones.
• Automoción: Control de iluminación, regulador de intensidad
• Equipos de medición y prueba
Equipos de telecomunicaciones (amplificadores y receptores de antena, comunicación por vídeo, intercomunicadores)
• Sistemas de alarma
Este texto es el resultado de una traducción automática.
• Industrial: Temporizadores y relés, reguladores de intensidad, control de potencia
• Dispositivos electrónicos: Control de volumen, control de temperatura y selección de funciones.
• Automoción: Control de iluminación, regulador de intensidad
• Equipos de medición y prueba
Equipos de telecomunicaciones (amplificadores y receptores de antena, comunicación por vídeo, intercomunicadores)
• Sistemas de alarma
Este texto es el resultado de una traducción automática.
Modelo
- • Elemento resistivo fabricado con película de carbono plástico sobre lámina conductora altamente flexible (recortador de película de carbono).
- • resistente a la humedad y a las tensiones mecánicas
- • La carcasa totalmente sellada impide la entrada de polvo, resina u otras sustancias nocivas.
- • Las piezas metálicas fabricadas con metales no ferrosos evitan la oxidación y aumentan la soldabilidad.
- • Un muy buen contacto entre los terminales y el sustrato reduce la resistencia de contacto.
- • Los plásticos utilizados son resistentes a las soluciones de limpieza y retardantes de llama según la clase de inflamabilidad HB de UL94.
- • Movimiento muy suave y fluido de la amoladora a lo largo de toda la pista.
- • Su forma rectangular permite la inserción automática.
- • Limpiaparabrisas de doble contacto en posición central tal como se entrega
- • Posición del puntero legible en la escala impresa
